產品介紹

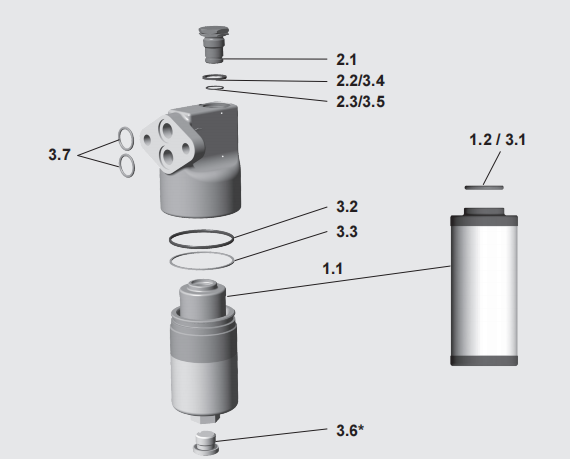

項目構成

描述DF。.M為60 DF。.ma 110 DF。.ma 140 DF。.ma 160

df。.MHA 160

df。.ma 240

df。.MHA 240

df。.ma 280

df。.MHA 280

1.濾芯見第4點。替換元件

1.1濾芯0060 D…0110 D…0140 D…0160 D…0240 D…0270 D。。。

1.2 O型圈22 x 3 34 x 3

2.堵塞指示器

或螺塞見第5點。更換堵塞指示器

2.1螺塞

VD 0a.1

VD 0 A.1/-V

00305932

00305931

2.2型材密封圈VM。..

2.3 O型圈15 x 1.5

3.修理包DF。..我

維修工具包DF。..M A/-V

01261019

01261020

01251818

01263300

3.1 O型圈（元件）22 x 3 34 x 3

3.2 O型圈（碗狀）59 x 3 80 x 4

3.3支撐環（碗）DF。..60 DF。..160

3.4輪廓密封圈（指示器）VM。..虛擬機。..

3.5 O型圈（指示器）15 x 1.5 15 x 1.5

3.6*放油塞G 1/2 G 1/2

3.7 O型圈（法蘭）19 x 2.5 19 x 2.5

*如果存在

安裝

在將過濾器安裝到系統中之前，

檢查工作壓力

系統的不過

允許的工作壓力

過濾器。

請參閱過濾器上的名稱標簽！

重要提示：

使用無旁路過濾器時

閥門和工作壓力

20巴以上，穩定的過濾元件

必須使用BH4HC、OH/PS型

出于安全原因。

1.3調試

檢查濾芯是否正確

已安裝。再次完全擰入碗中

然后擰松四分圈

（密封效果不會改善

過度擰緊）。

打開液壓系統

檢查過濾器是否泄漏。

在適當的位置通風過濾器

在系統中。

1.4所需工具

維護

尺寸扳手

用于過濾器

碗

內部六角形。

扳手

石油

放油塞

扳手

為了

VD 0a.1

30自動對焦寬度24自動對焦寬度6*自動對焦寬度27

60-110 AF寬度27 AF寬度10*AF寬度27

160-280自動對焦寬度32自動對焦寬度10*自動對焦寬度27

330-1320自動對焦寬度36自動對焦寬度10自動對焦寬度27

*SO184

1.5堵塞扭矩值

指標

類型*扭矩

VD 100牛米

（指標B、C、D）

50牛米

（用于指示器A、LE、LZ）

VM 33牛米

（僅與

SO348）

df。..我

60 110 0

df。..MHA

160 240 280

df。..嗯

330 500 660 1.X 660 2.X 990 1320

df。..Q E

30 60 110 140 160 240 280 330 500 660 1.X 660 2.X 990 1320

2.更換元件

2.1拆卸元件

1.關閉液壓系統

釋放過濾器壓力。

2.拆下放油塞（如有）。

將油排入容器。

3.單粒碗（1.X）：

擰下濾杯（將液體排入

一個合適的容器，并清潔或

按照以下規定處置

環境法規）。

兩件式碗（2.X）：

擰下端蓋（將液體排入

一個合適的容器，并清潔或

按照以下規定處置

環境法規）以及

拆下平頭螺釘。

4.從濾芯上拆下濾芯

過濾器頭中的插口（檢查表面

污染殘留物和

較大顆粒；這些可以表明

部件損壞）。

5.更換或清潔濾芯

（只有V和W元素可以

清潔）。

6.清潔濾杯和濾頭；

必須特別注意

線！

7.檢查過濾器，特別是密封件

表面，防止機械損傷。

8.檢查O型圈，如有則更換

必要的

2.2安裝元件

1.將密封面和螺紋弄濕

在過濾器頭和濾杯上，以及

使用清潔的工作液清洗O型圈。

2.當安裝新的過濾元件時，

檢查名稱

與舊元素的對應。

3.小心地將濾芯放在

元件插口。

此外，在兩件式碗（2.X）上：

用平頭螺釘固定元件。

4.單粒碗（1.X）：

完全擰入濾杯。

兩件式碗（2.X）：

完全擰入端蓋。
